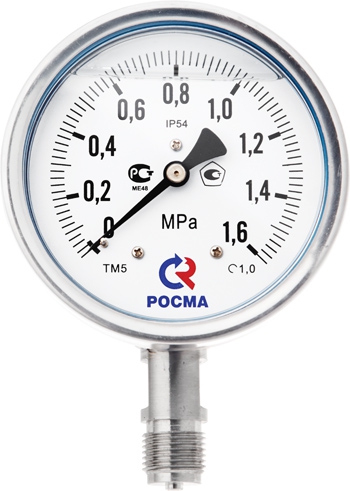

Манометр коррозионностойкий виброустойчивый ТМ-521 Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C. Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборы IP54 или IP65. Может использоваться в сборе с разделителем сред. При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом. Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение. | Диаметр корпуса | 100 мм | | Класс точности | 1,0 | | Пределы измерений (кгс/см², бар, *0,1МПа) | 0…100 / 160 / 250 / 400 / 600 | | Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы | | Рабочая температура | Окружающая среда:
−20…+60 °C (глицерин)
−40…+60 °C (силикон)
−60…+60 °C (без заполнения)
Измеряемая среда:
до +200 °C (без заполнения)
до +100 °C (с заполнением) | | Корпус | IP65, нержавеющая сталь | | Кольцо | Нержавеющая сталь, байонетное | | Чувствительный элемент | Нержавеющая сталь | | Трибко-секторный механизм | Нержавеющая сталь | | Циферблат | Алюминий, шкала черная на белом фоне | | Стрелка | Алюминий черного цвета | | Штуцер | Нержавеющая сталь | | Присоединение | Радиальное или осевое | | Резьба присоединения | М20×1,5 или G½ | | Марка стали | Корпус, кольцо и механизм — 08Х18Н10
Штуцер и чувствительный элемент — 03Х17Н14М2 | | Межпроверочный интервал | 2 года |
